1 、無軸螺旋輸送機設備描述

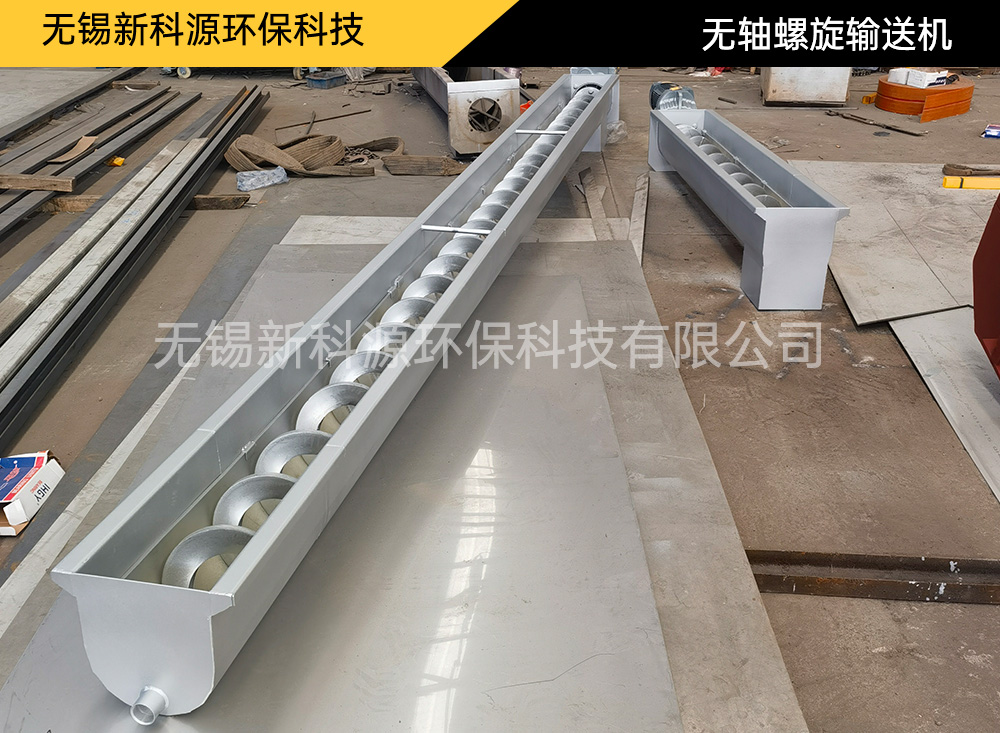

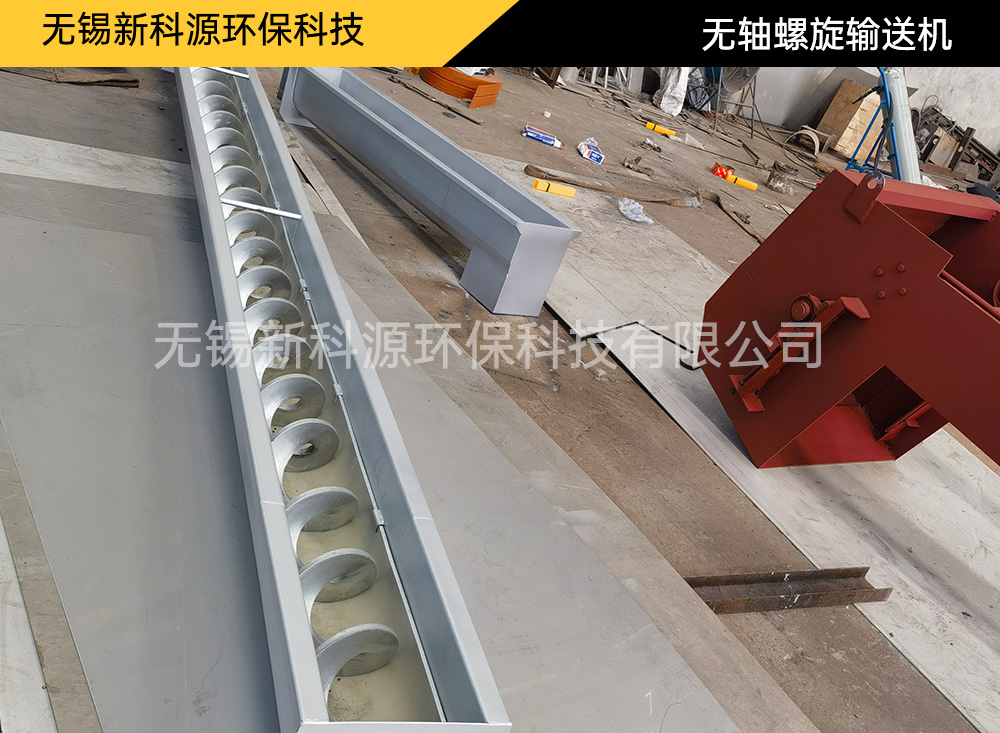

無軸螺旋輸送機由螺旋機本體、進出料口及驅動裝置組成。物料由輸送機進料口進入輸送機內部，通過驅動裝置帶動無軸螺旋旋轉，運輸物料到出料口排出。

無軸螺旋輸送機的結構簡單，便于安裝和維修以及故障處理。結構簡單、橫截面尺寸小、密封性好、工作可靠、制造成本低，便于中間裝料和卸料，輸送方向可逆向，也可同時向相反兩個方向輸送。輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。輸送通過一個強度極高的錳鋼螺旋來完成，輸送長度符合設計要求。無軸螺旋輸送機有足夠的剛度，確保無變形。

2 、工作原理

物料進入無軸螺旋輸送機進料口，電機、減速機帶動螺旋作定向旋轉，當螺旋轉動時，由于物料的重力及其與槽體壁所產生的摩擦力，使物料只能在螺旋的推送下沿著輸送機的槽底向前移動，物料在螺旋傳輸線的旋轉運行下將物料運輸至出料口排出。

為了避免螺旋和管體在工作時產生碰撞、發出聲響，螺旋和外殼之間襯有聚氨基甲酸乙酯板。

無軸螺旋輸送機在停止進料2-5 分鐘后才能停止工作，保證螺旋體內的物料能清除干凈。

3 、主要構造及特點

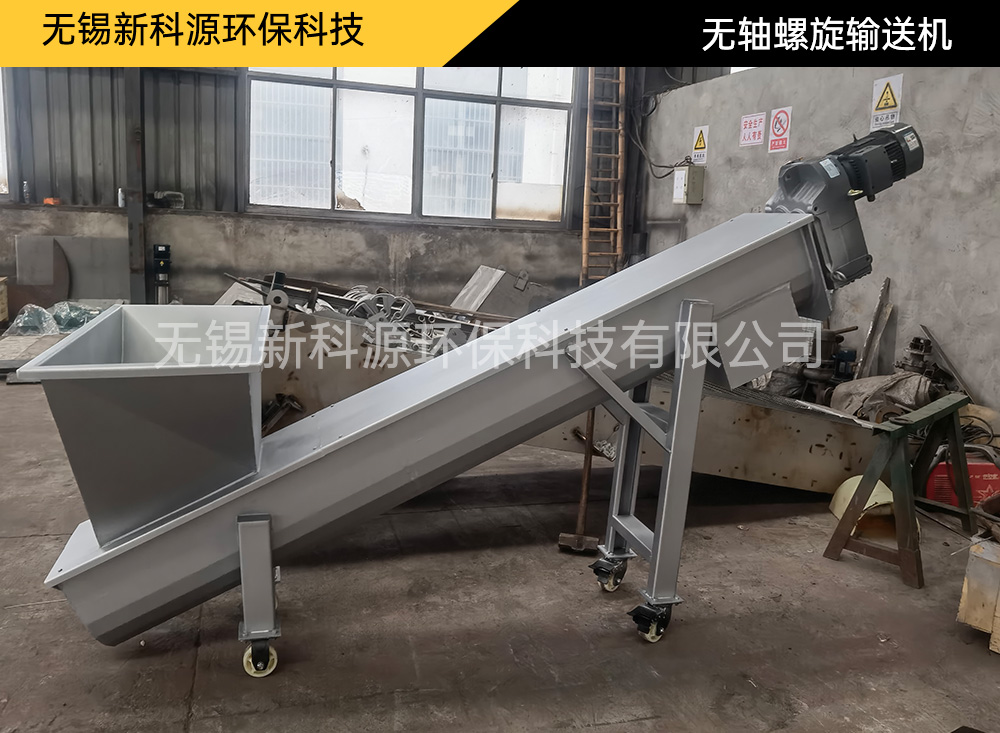

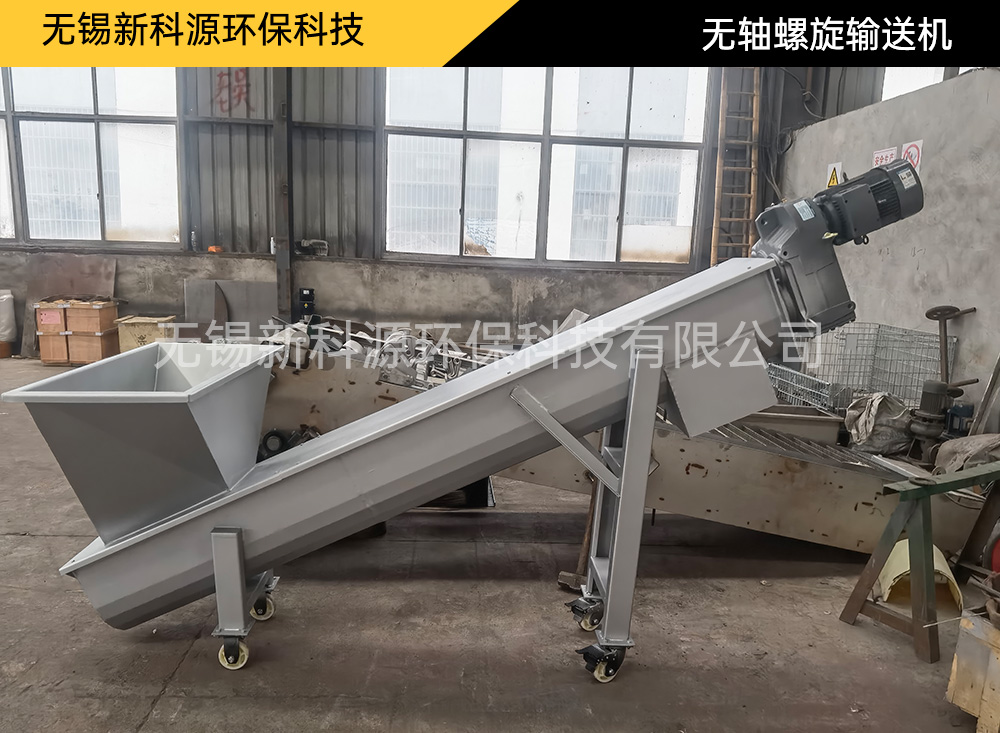

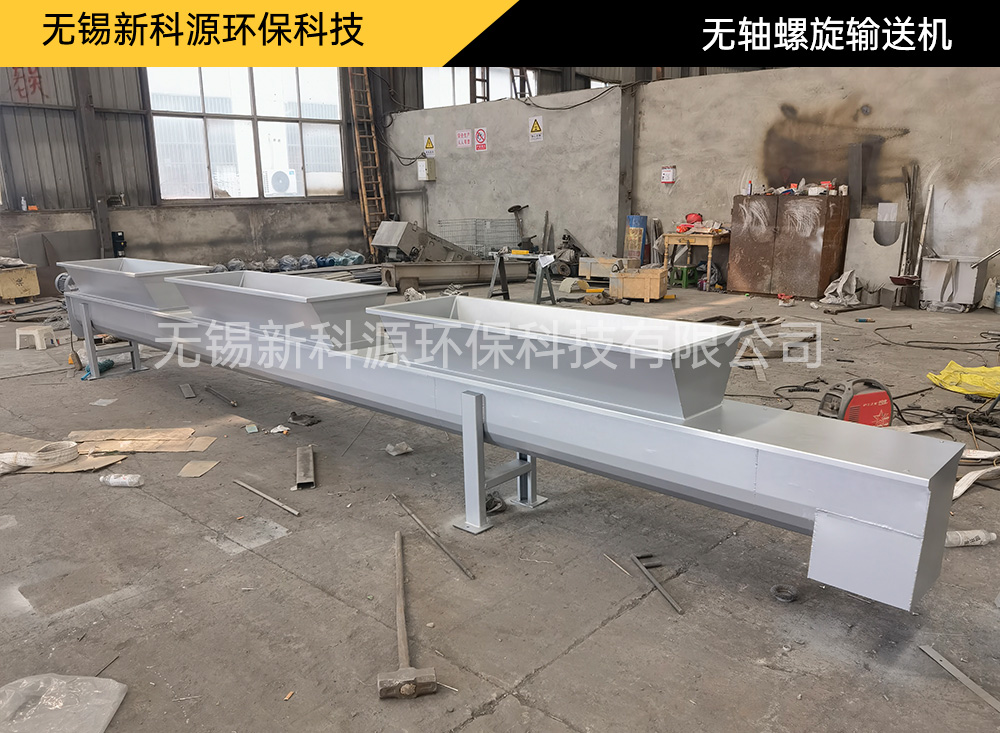

無軸螺旋輸送機主要由由螺旋機本體、進出料口及驅動裝置組成。驅動裝置帶動無軸螺旋旋轉，對進入螺旋的物料進行輸送。五洲螺旋輸送機的進料斗向上擴口，以接收物料。

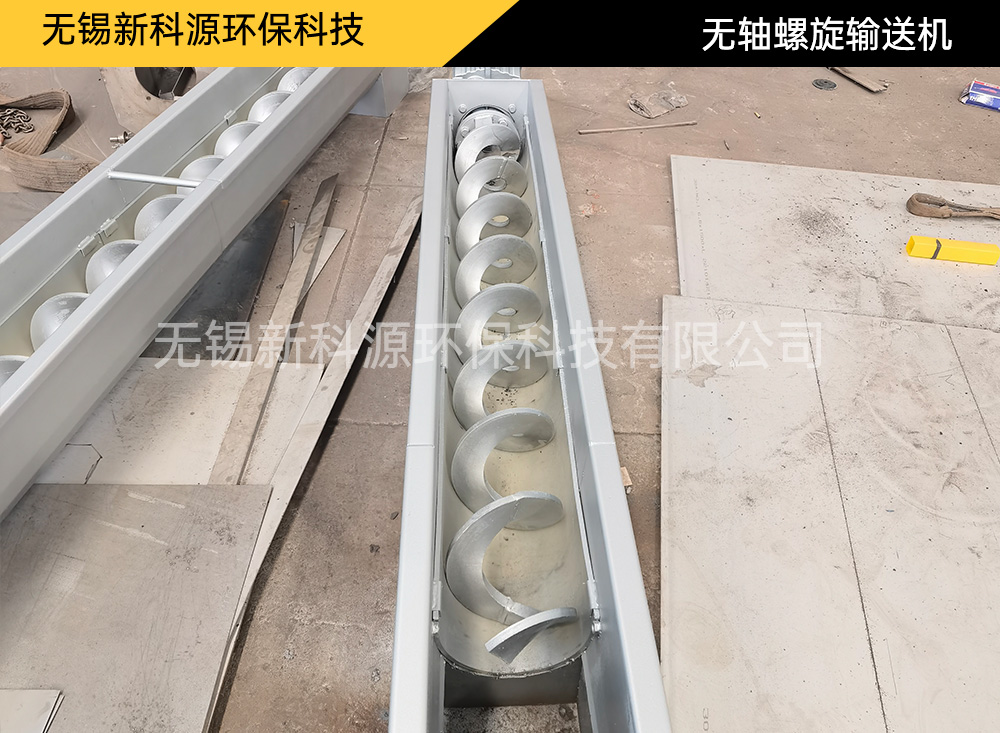

無軸螺旋輸送機每天 24 小時連續工作，機架和輸送機框架由不銹鋼 304 制成，其由型鋼支撐并固定在混凝土民用基礎上。輸送用螺旋為無軸結構。螺旋采用錳鋼制造。螺旋具有足夠的強度和剛度。

槽體與法蘭連接采用連續焊接工藝，安裝后無泄漏。

驅動電機的防護等級為 IP55。電源為 380V、3Ph、50Hz，電機功率大于最大實際功耗 10%，電機轉速不大于 1450r/min。
