1 、內進流格柵除污機設備描述

內進流式網板格柵除污機，是一種將攔污和除污結合于一體的高效細格柵除污設備。

  適用于大、中、小型泵站作為精細格柵，攔截、清除水中的漂浮物，如：雜草、紙片、煙頭、瓜子、纖維、毛發等，該機型具有很高的污物捕獲率，可保持后續處理工藝的有效實施。

2 、工作原理

內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。減速電機驅動鏈輪轉動，鏈輪帶動網板連續回轉；污水從進水口進入格柵，經網板過濾，濾后水流向網板外側，污物被截留在網板內表面，隨著網板連續回轉帶至頂部；反沖洗系統沖洗網板外側，在沖洗水作用下污物被沖洗到收渣槽，并隨著沖洗水一起流出排污口。

3 、主要構造及特點

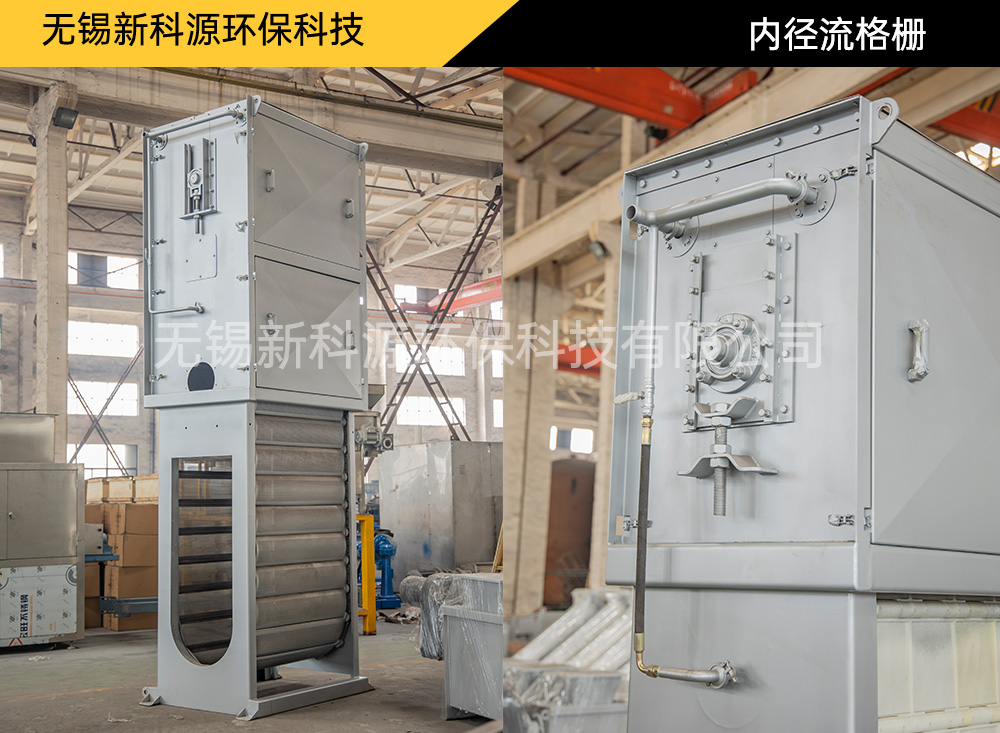

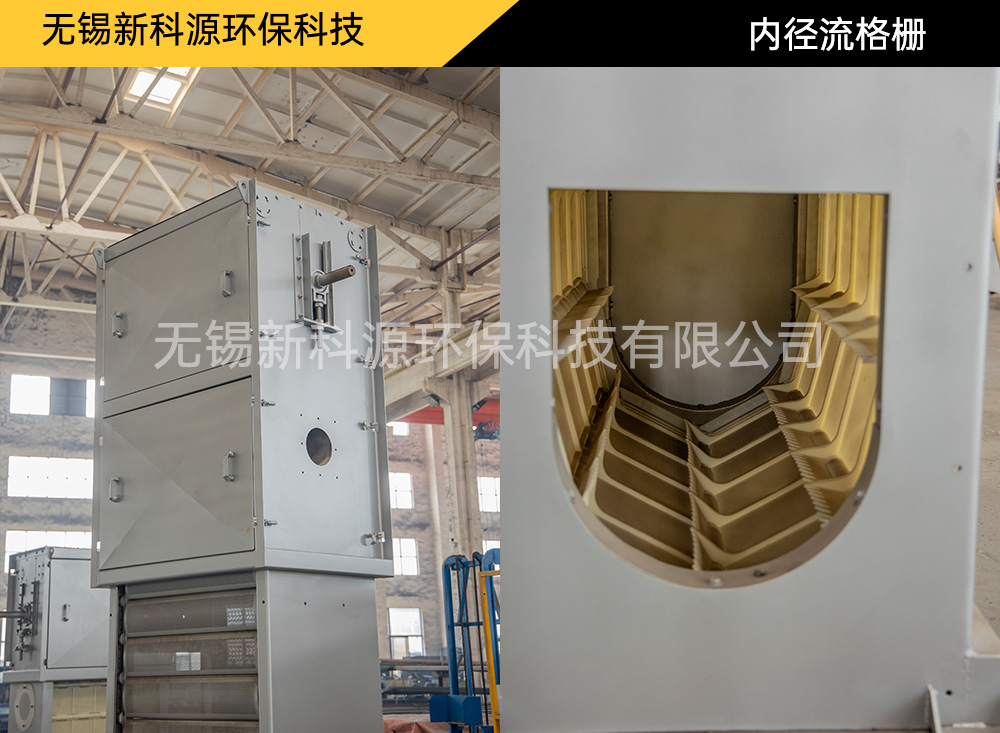

內進流式網板格柵除污機主要由驅動裝置、機架、牽引鏈條、帶提升階梯的網板、沖洗系統及電控系統等主要部件組成。驅動電機安裝在機架正向的主軸上，兩側網板在傳動鏈條的帶動下，自下而上將其長度范圍內截留的污物向上提取，抵達上部時，通過鏈輪的轉向功能，在頂置的沖洗裝置的沖洗水作用下，自動完成卸污工作，渣水排入兩側網板之間的集渣槽后自流排出機外。內進流式網板格柵除污機的驅動裝置位于機架上部，為進口品牌SEW軸裝式減速機。在機架前后二側設置了螺旋式調節裝置，調整傳動鏈條緊松。

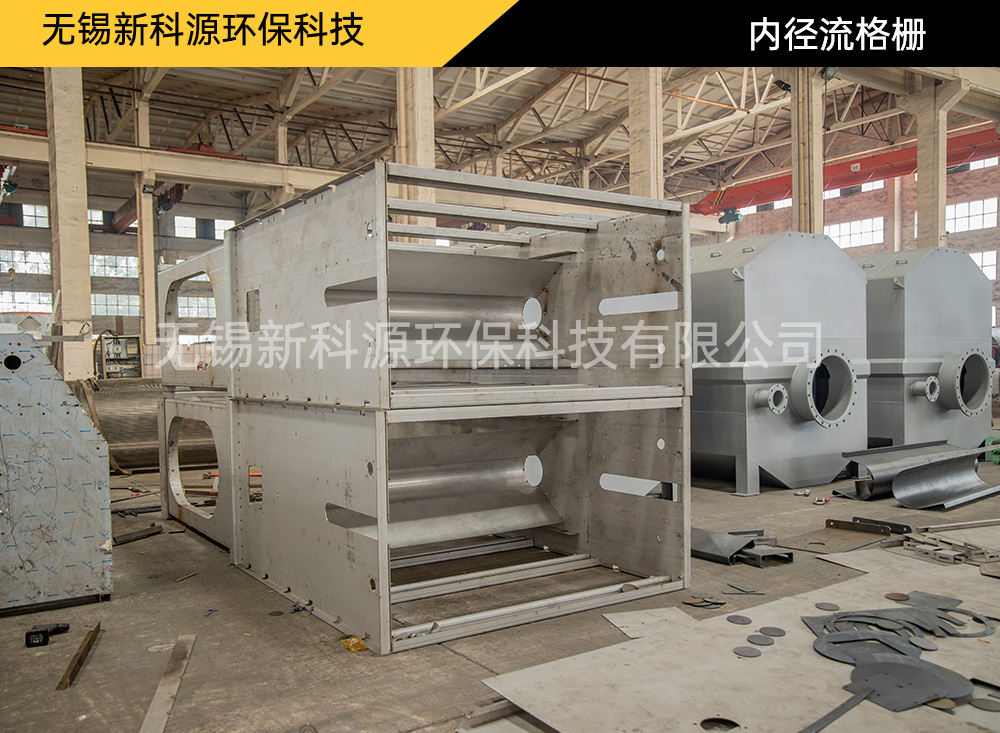

內進流式網板格柵除污機的機架為不銹鋼板材與型鋼組裝、焊接成的一整體式長方體剛性結構。機架下部迎水端開有一個進水洞口，機架的前后壁板上設有導軌，其上部還設有一內部集渣槽，并延伸至機外。機架安裝于格柵井的中央，機架的兩側與格柵井之間的間隙為格柵濾后出水的通道。在機架的迎水端兩側布置了導流擋板，其在導流的同時，可防止漂浮垃圾通過。

主要結構

內進流格柵除污機主要由驅動裝置、框架、牽引鏈條、帶提升階梯的網板、垃圾清理裝置和電氣控制柜等主要部件組成。

A、驅動裝置

內進流格柵除污機的驅動裝置位于機架上部，在回轉鏈的帶動下濾網作回轉運動，除傳動裝置外，其余均采用不銹鋼材料制造。

主傳動軸采用SS304不銹鋼材料制造，傳動軸的設計具有足夠的強度和剛度，以承受彎矩和扭矩同時作用的載荷。

驅動裝置采用軸裝式減速機，在機架左右二側應設置螺旋式調節裝置，以作調整傳動鏈條張緊用。電機減速裝置應是傳動效率高、低噪音、使用壽命長、運行平穩可靠的知名品牌產品。

驅動電機適用于電源380V、三相、50Hz，電動機的防護等級為IP55。

B、框架

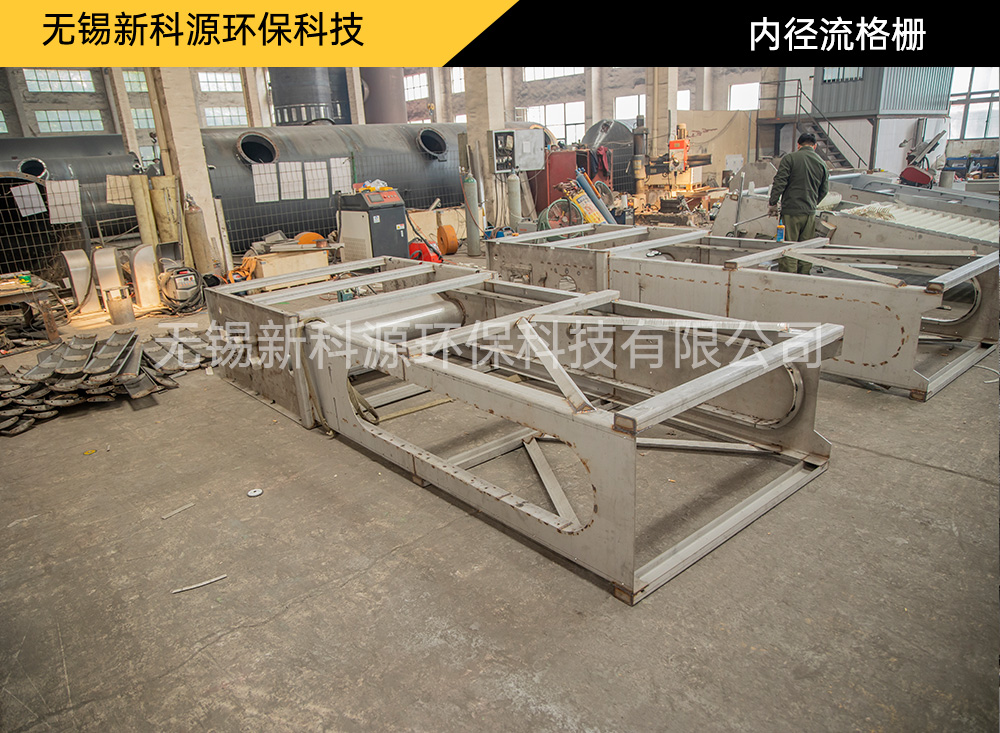

內進流格柵除污機的框架采用不銹鋼型材和鋼板焊接成一整體式長方形結構。機架的左右壁板上設有導軌。

組裝、焊接后的格柵機架應為一剛性整體，具有足夠的強度和剛度，在1.0米水位差的工況下不發生扭曲變形現象。

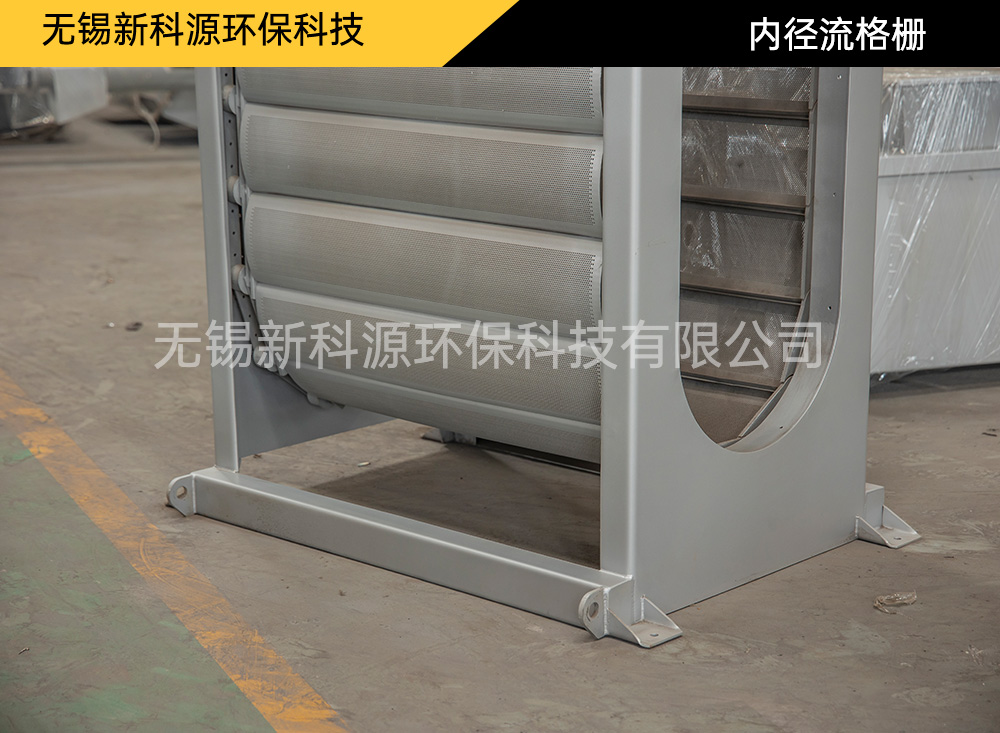

機架安裝于格柵井的中央，機架底部設置安裝底座，與井底平臺之間用膨脹螺栓安裝固定。

C、牽引鏈條、鏈輪

用于傳動的牽引鏈采用SS304不銹鋼制造，鏈有足夠的斷面尺寸，牽引鏈破斷強度不小于最大牽引力的5倍。傳動用的牽引鏈輪及導向裝置，分別置于機架兩側的上部和下部。水下導向裝置的形式，在結構上具有可靠的設施防止柵渣等污物的纏繞。導向裝置必須是非鏈輪機構。

D、網板

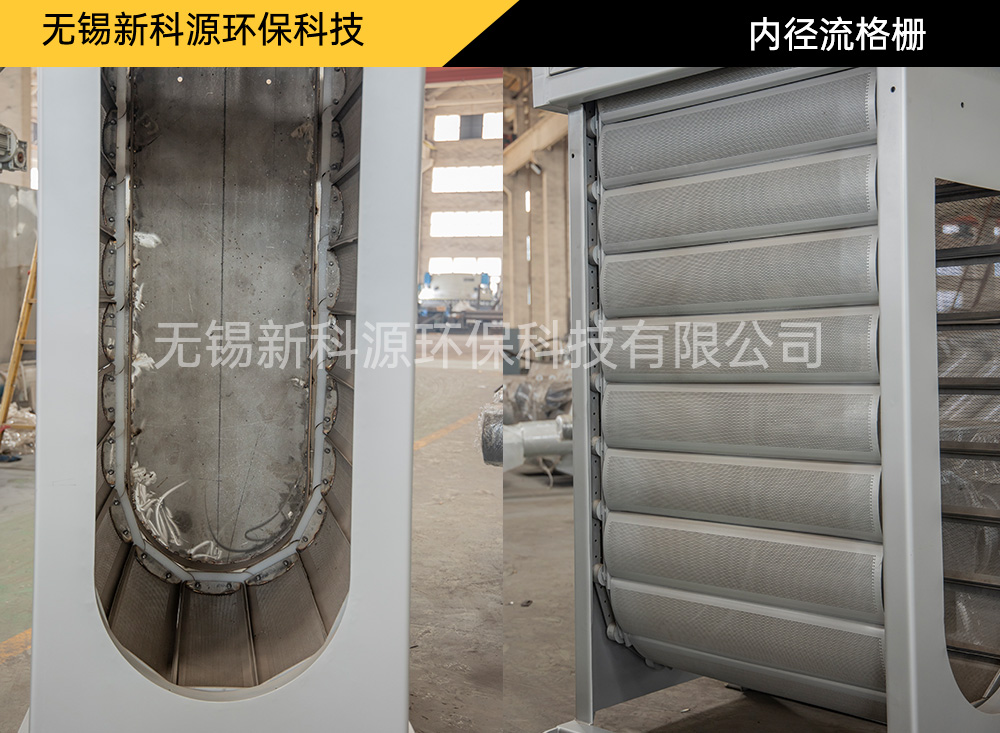

網板采用304不銹鋼板制造，網面為規則排列的小圓孔。網面具有過水與截污的功能，臺階面應能截留較大的污物。

整個臺階式網板濾帶面具有足夠的過水通道，以保證過水面積和流量滿足設計要求。

E、垃圾清理系統

內進流格柵除污機設有可靠的垃圾清理系統，毛刷在機器運轉過程中有效去除網板截留的絕大部分污物。
